图论

七桥问题

有一条河穿过,河上有两个小岛,有七座桥把两个岛与河岸联系起来(如概述图)。有个人提出一个问题:一个步行者怎样才能不重复、不遗漏地一次走完七

座桥,最后回到出发点?

这里写图片描述

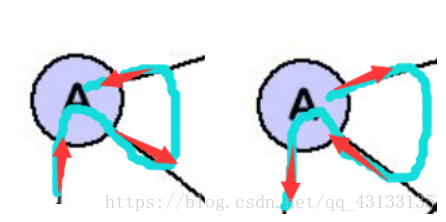

偶数边节点等效为如下一进一出的两条边节点

这里写图片描述

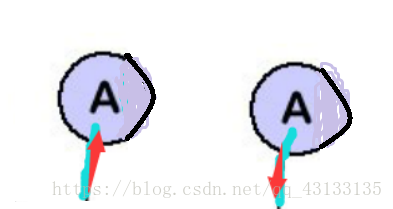

该节点必然是一笔画的起点(右图形式)或者终点(左图形式)

这里写图片描述这里写图片描述

这里写图片描述

A、C、D、B节点均为奇数边 故等效为4个起始点,而一个一笔画的图最多只能有两个起始点

PS:若要求一笔画的终点和起点重合, 全为偶数边`,这就是十分显然的了

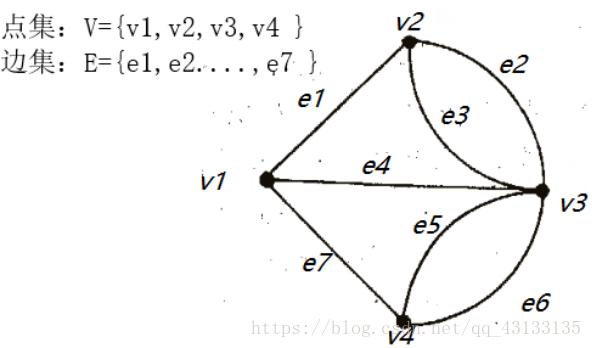

图的表示分为两块

1、节点

2、边

对于任意某条边,以边e1为例:

这里写图片描述

由于任意边节点只有两个,我们不妨记为

这里写图片描述

这里写图片描述

以节点\边 的矩阵表示:

\ e1 e2 e3 e4 e5 e6 e7
V1 1 0 0 1 0 0 1
V2 1 1 1 0 0 0 0
V3 0 1 1 1 1 1 0
V4 0 0 0 0 1 1 1

这里写图片描述

FROM/TO 方向矩阵表示:

\ V1 V2 V3 V4
V1
V2 0
V3
V4 0

实际问题

拣货问题:

下图显示了2条走廊,每个走廊有5个搁板/拾取点。 在此,所有架子都表示为图中的节点,地址范围为1-10。 箭头指示允许的行驶方向,双箭头指示您可以两种方式行驶。 很简单,对不对?1->9 最近的路线?

Image for post

Image for post
